Cấu tạo pin năng lượng mặt trời

Ngày nay, việc sử dụng điện năng lượng mặt trời đang ngày càng nhiều và phổ biến. Nhờ những ưu điểm vượt trội của tấm pin năng lượng mặt trời. Qua bài viết dưới đây sẽ giúp bạn có một cái nhìn tổng quát về cấu tạo tấm pin năng lượng mặt trời.

I. Tấm pin năng lượng mặt trời là gì?

Tấm pin năng lượng mặt trời (Solar Panel) được sử dụng phổ biến và rộng rãi trong nhiều hệ thống điện năng lượng mặt trời. Là thiết bị để chuyển hóa ánh sáng năng lượng mặt trời thành điện năng để các thiết bị điện hoạt động.

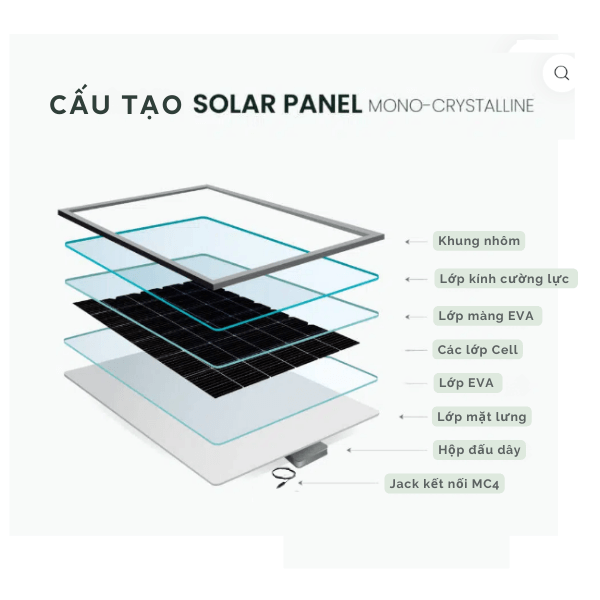

2. Các thành phần cấu tạo pin năng lượng mặt trời

Thông thường, tấm pin năng lượng mặt trời có cấu tạo gồm các bộ phận chính như sau: khung nhôm, lớp tế bào quang điện, màng EVA, tấm nền pin, hộp đấu dây,cáp DC, jack kết nối MC4.

2.1 Khung nhôm

Khung nhôm có chức năng giúp định hình khung cho tấm pin năng lượng mặt trời. Có chức năng bảo vệ các tế bào quang điện khỏi các tác động của thời tiết nắng, mưa, giông, bão. Thông thường tấm kính cường lực được thiết kế có độ dày từ 3.0 đến 4.0mm để đảm bảo khả năng bảo vệ và duy trì độ trong suốt cho tấm pin năng lượng mặt trời.

2.2 Lớp tế bào quang điện (Solar Cell)

Đây là thành phần vô cùng quan trọng trong cấu tạo của pin năng lượng mặt trời. Được làm từ silic là chất bán dẫn phổ biến. Trong tế bào quang điện, tinh thể silic nằm ở giữa hai lớp dẫn điện. Có chức năng chuyển đổi ánh sáng năng lượng mặt trời thành dòng điện. Tấm pin năng lượng mặt có rất nhiều tế bào quang điện.

Tế bào quang điện có hai lớp dẫn chính: lớp bán dẫn loại N và lớp bán dẫn loại P. Cứ mỗi tế bào quang điện chứa tinh thể silic sẽ nằm giữa 2 lớp có khả năng dẫn điện là ribbon à busbar

2.3 Màng EVA

Màng EVA trong cấu tạo của tấm pin mặt trời còn được được gọi là chất kết dính. Lớp EVA giúp liên kết các tế bào quang điện lại với nhau và giúp bảo vệ các tế bào quang điện khỏi tác động của nhiệt độ. Bao gồm 2 lớp màng polymer EVA trong suốt được đặt trên và dưới lớp solar cell. Có tác dụng kết dính lớp màn EVA với lớp kính cường lực phía trên và tấm nền pin phía dưới. ba lớp này còn có tác dụng hấp thụ và bảo vệ pin năng lượng mặt trời khỏi sự rung động, tránh bám bụi và hơi ẩm,.. Vật liệu EVA có khả năng chịu đựng nhiệt độ khắc nghiệt và có độ bền cực kỳ cao với tuổi thọ trên 10 năm.

2.4 Tấm nền pin

Có chức năng cách điện, bảo vệ cho tấm pin không bị nước xâm nhập vào bên trong tấm pin.

Vật liệu để sản xuất nên tấm pin nền phổ biến như polymer, nhựa,... Tùy vào từng nhà sản xuất, tấm nền có thể dày mỏng tùy khác nhau và thường là màu trắng.

2.5 Hộp đấu dây

Hộp đấu dây được thiết kế nằm ở phía sau tấm pin năng lượng mặt trời. Tuy thiết kế nhỏ nhưng lại có chức năng vô cùng quan trọng thực hiện việc tập hợp, chuyển nguồn năng lượng tấm pin đã thu được.

Đây là thiết bị dùng để gắn chắc chắn các dây cáp cần thiết trong tấm pin.

2.6 Cáp điện DC

 Là loại cáp điện chuyên dụng cho điện năng lượng mặt trời. Có khả năng cách điện một chiều DC cực tốt, kèm với đó là khả năng chống chịu tốt trước sự khắc nghiệt của thời tiết (bụi bẩn, nước,..) và tác động cơ học khác.

2.7 Jack kết nối MC4

Là đầu nối điện thường được dùng để kết nối các tấm pin mặt trời lại với nhau. Các tấm pin được kết nối đơn giản với nhau để có thể tạo ra hệ thống pin mặt trời lớn hơn.

Loại jack kết nối này giúp chúng ta dễ dàng kết nối các tấm pin năng lượng lại với nhau miễn bạn cắm đúng cực.

3. Nguyên lý hoạt động của tấm pin năng lượng mặt trời

Tấm pin năng lượng mặt trời hoạt động dựa theo hiệu ứng quang điện.

Hiệu ứng quang điện là hiện tượng các điện tử bị giải phóng khỏi nguyên tử khi ánh sáng chiếu vào. Trong tấm pin năng lượng mặt trời, các tế bào quang điện được cấu tạo từ các lớp bán dẫn khác nhau. Khi ánh sáng chiếu vào, các điện tử ở lớp bán dẫn có năng lượng cao hơn sẽ bị giải phóng khỏi nguyên tử và di chuyển qua lớp bán dẫn có năng lượng thấp hơn, tạo ra dòng điện. Điện được tạo ra từ tấm pin năng lượng mặt trời là điện một chiều (DC).
