Cách đấu nối tiếp bình ắc quy: Hướng dẫn chi tiết cho người mới

Đấu nối tiếp bình ắc quy là phương pháp giúp tăng điện áp hệ thống bằng cách kết nối nhiều bình để đáp ứng nhu cầu sử dụng trong các hệ thống UPS, hệ thống điện năng lượng mặt trời, v.v. Việc kết nối đúng giúp tối ưu hiệu suất và tăng tuổi thọ của bình.

Bài viết này NTech Solutions hướng dẫn bạn cách đấu ắc quy nối tiếp một cách chi tiết. Từ khái niệm cơ bản cho đến bước triển khai an toàn và hiệu quả. Mọi người, đặc biệt là những ai mới tiếp xúc hoặc ít kinh nghiệm, có thể dựa vào bài viết này để thực hiện đúng quy trình. Hãy cùng tìm hiểu nhé!

1. Đấu ắc quy nối tiếp là gì?

Trong kỷ nguyên năng lượng tái tạo và các hệ thống điện tử hiện đại, nhu cầu tích trữ điện năng ngày càng trở nên cấp thiết. Bình ắc quy (hay còn gọi là pin chì-axit, pin lưu trữ) được xem như giải pháp quan trọng cho nhiều ứng dụng khác nhau. Chúng ta có thể bắt gặp bình ắc quy trong:

• Hệ thống UPS (Uninterruptible Power Supply): dùng cho máy chủ, phòng server tại các trạm viễn thông.

• Năng lượng mặt trời (Solar Power): thường kết hợp tấm pin quang điện (solar panel) và bộ chuyển đổi (inverter).

• Hệ thống lưu trữ điện dự phòng: đảm bảo nguồn điện liên tục trong gia đình hoặc cơ sở sản xuất nhỏ.

Bên cạnh nhu cầu tích trữ năng lượng, một vấn đề lớn đặt ra là làm thế nào để có được mức điện áp đầu ra phù hợp. Đây là lúc chúng ta cần đến phương pháp đấu nối tiếp. Bằng cách kết nối nhiều bình ắc quy theo cấu trúc nối tiếp, bạn có thể tăng điện áp của toàn bộ hệ thống mà không làm thay đổi dòng xả (dòng điện) định mức.

2. Nguyên lý đấu nối tiếp bình ắc quy

Phương pháp đấu acquy nối tiếp kết hợp hai ắc quy với nhau, trong đó cực dương của ắc quy thứ nhất được kết nối với cực âm của ắc quy thứ hai. Điều này tạo ra một chuỗi nối tiếp, tăng tổng điện áp của hệ thống. Đấu nối nối tiếp giúp tăng tổng điện áp của hệ thống, thích hợp khi bạn cần điện áp cao.

2.1. Đấu nối tiếp bình ắc quy là gì?

Đấu ắc quy nối tiếp (Series Connection) là phương pháp gắn cực dương (cực +) của bình ắc quy thứ nhất với cực âm (cực -) của bình ắc quy thứ hai, tiếp tục như vậy cho đến khi hoàn tất chuỗi các bình. Đây là cách thức tăng điện áp tổng một cách tuyến tính. Cụ thể, nếu bạn có n bình ắc quy, mỗi bình có điện áp V, thì tổng điện áp thu được khi nối tiếp sẽ là:

Điện áp tổng = V1 + V2 + V3 + ... + Vn

Vì mỗi bình đều có mức điện áp riêng (thông thường là 12V đối với ắc quy phổ biến trên thị trường), nên khi nối tiếp, bạn chỉ việc cộng dồn tất cả các điện áp lại với nhau. Quan trọng hơn, dòng xả (Ampere) của hệ thống gần như không thay đổi, vẫn bằng với dòng xả định mức của mỗi bình trong mạch.

2.2. Công thức tính:

Điện áp tổng:  U (tổng) = U1 + U2 + ... + Un

Dòng xả không thay đổi:  I (tổng) = I1 = I2 =... = In

Ví dụ:

• Nếu bạn kết nối 2 bình ắc quy 12V - 100Ah theo nối tiếp, bạn sẽ nhận được điện áp 24V, nhưng vẫn nguyên dung lượng là 100Ah.

• 2 bình ắc quy 12V - 100Ah (mỗi bình 12V, 100Ah) khi nối tiếp sẽ cho ra 24V - 100Ah.

• 4 bình ắc quy 12V - 50Ah khi nối tiếp sẽ cho ra 48V - 50Ah.

***Lưu ý: Đấu nối tiếp chỉ phù hợp khi bạn muốn tăng điện áp cho tải hoặc cho những thiết bị yêu cầu điện áp cao hơn. Vì vậy, nếu mục tiêu là tăng điện áp nhưng không cần tăng dung lượng (Ah), đấu nối tiếp chính là giải pháp tối ưu.

Còn nếu bạn muốn tăng dung lượng để kéo dài thời gian sử dụng, bạn sẽ cần xem xét đấu song song hoặc kết hợp cả hai phương pháp (nối tiếp – song song) tùy theo nhu cầu.

3. Hướng dẫn đấu nối tiếp bình ắc quy

Phần tiếp theo sẽ giúp bạn có cái nhìn cụ thể về các bước cần thực hiện khi muốn đấu nối tiếp bình ắc quy. Quy trình được chia thành ba giai đoạn: chuẩn bị, tiến hành đấu nối và kiểm tra – đánh giá.

3.1. Chuẩn bị dụng cụ và môi trường

Bình ắc quy:

• Tốt nhất là cùng thương hiệu, cùng dòng sản phẩm, có cùng điện áp định mức (thông thường 12V) và cùng dung lượng (Ah).
• Nếu có sự chênh lệch lớn về dung lượng hoặc hãng sản xuất, việc sử dụng chung có thể gây ra hiện tượng mất cân bằng. Bình yếu hơn sẽ nhanh chóng cạn kiệt, ảnh hưởng tiêu cực đến tuổi thọ toàn hệ thống.

Dây dẫn có tiết diện phù hợp:

• Lựa chọn loại dây chịu được cường độ dòng điện tối đa (Ampere) mà bình ắc quy có thể cung cấp hoặc tải yêu cầu.
• Dây có lớp bọc cách điện dày, chất lượng tốt.

Kìm bắt vít, bộ dụng cụ vặn ốc:

• Giúp cố định đầu cọc bình ắc quy chắc chắn, tránh hiện tượng rung lắc, tuột cọc.

Găng tay bảo hộ, kính bảo hộ:

• Bình ắc quy chì-axit có khả năng sinh ra khí H2 (hydro) trong quá trình sạc. Do đó, hãy trang bị đầy đủ để tránh rủi ro cháy nổ hoặc rò rỉ axit.

Dụng cụ đo điện áp (multimeter):

• Kiểm tra điện áp từng bình ắc quy trước khi đấu.
• Đảm bảo tất cả đều ở mức điện áp tương tự nhau, hạn chế sai lệch quá lớn gây mất cân bằng khi vận hành.

Không gian làm việc an toàn, thông thoáng:

• Tránh khu vực ẩm ướt hoặc có nhiều vật liệu dễ cháy nổ.
• Đảm bảo có chỗ thoát khí, nhiệt tốt trong suốt quá trình lắp đặt và sử dụng.

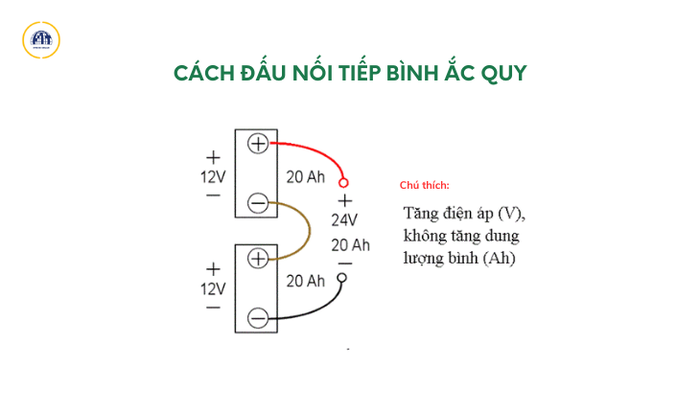

3.2. Sơ đồ đấu nối tiếp bình ắc quy

Giả sử bạn có các bình ắc quy 12V, áp dụng cách đấu nối nối tiếp. Tổng điện áp bạn nhận được sẽ là: U = 12 x n (trong đó, n là số lượng ắc quy được đấu nối tiếp). Bản chất của nối tiếp cực kỳ đơn giản: dương của bình này nối với âm của bình kia. Nếu bạn có hai bình 12V, hãy làm theo các bước:

Chọn bình thứ nhất (Bình acquy A):

• Xác định cực dương (+) và cực âm (-).

Chọn bình thứ hai (Bình acquy B):

• Xác định cực dương (+) và cực âm (-).

Dùng dây dẫn:

• Nối cực dương (Bình ắc quy A) với cực âm (Bình acquy B).
• Điểm kết nối này chính là nơi điện áp được cộng dồn.

Cực dương còn lại của bình ắc quy B và cực âm còn lại của bình ắc quy A:

• Đây là hai cực đầu cuối bạn sẽ dùng để cấp điện cho tải hoặc nạp sạc.
• Nếu cần cao hơn nữa, bạn chỉ cần nối tiếp các bình kế tiếp theo nguyên tắc dương với âm.

***Ví dụ: Khi bạn cần nối 4 bình ắc quy năng lượng mặt trời hệ 12V:

• Bình ắc quy A (dương A1, âm A2) → Bình acquy B (dương B1, âm B2) → Bình acquy C (dương C1, âm C2) → Bình ắc quy D (dương D1, âm D2).
• Nối dương A1 với âm B2, dương B1 với âm C2, dương C1 với âm D2.
• Cuối cùng, bạn lấy dương D1 và âm A2 làm hai cực đầu ra/tải.
• Điện áp tổng = 12V + 12V + 12V + 12V = 48V (nếu các bình có cùng điện áp 12V).

3.3. Kiểm tra và đánh giá sau khi đấu

Dùng đồng hồ đo điện để kiểm tra điện áp tổng:

• Đảm bảo điện áp đạt đúng mức mong đợi (ví dụ, 24V hoặc 48V tùy cấu hình)
• Nếu điện áp đo được không đúng, có thể bạn đã đấu sai cực hoặc dây dẫn chưa tiếp xúc tốt.

Kiểm tra độ chắc chắn của các đầu nối:

• Siết chặt ốc vít tại mỗi cọc ắc quy.
• Vị trí tiếp xúc kém có thể gây ra phát nhiệt, đánh tia lửa hoặc sụt áp.

Theo dõi quá trình sạc và xả:

• Tránh sạc quá lâu hoặc xả cạn kiệt hoàn toàn, vì điều này sẽ làm giảm tuổi thọ ắc quy.
• Nếu có điều kiện, hãy cân bằng điện áp mỗi bình sau một số chu kỳ sạc-xả, nhất là khi hệ thống có nhiều bình.

Kiểm tra nhiệt độ:

• Nhiệt độ cao bất thường ở bất kỳ bình nào cũng là dấu hiệu không an toàn.
• Tắt nguồn, ngắt kết nối và kiểm tra ngay.

4. Lưu ý quan trọng khi đấu nối tiếp bình ắc quy

Bất cứ khi nào làm việc với thiết bị lưu trữ điện, bạn cần đặt yếu tố an toàn lên hàng đầu. Dưới đây là một số nguyên tắc “vàng” không thể bỏ qua:

Không đấu nối bình có dung lượng khác nhau:

• Đừng trộn lẫn giữa bình 100Ah và 50Ah trong cùng một chuỗi. Bình dung lượng nhỏ sẽ mau “đuối sức” hơn, tăng nguy cơ hư hỏng và giảm tuổi thọ toàn bộ hệ thống.

Đảm bảo đúng cực dương – âm:

• Việc đấu ngược cực có thể gây hiện tượng chập cháy, bắn tia lửa hoặc hỏng hóc vĩnh viễn cho bình ắc quy.
• Trước khi nối, luôn kiểm tra nhãn (màu đỏ thường là dương, màu đen thường là âm).

Dây cáp có tiết diện đủ lớn:

• Nếu dây quá nhỏ so với dòng điện xả, dây sẽ nóng lên nhanh chóng, gây chập cháy.
• Lựa chọn tiết diện dây phù hợp với dòng điện định mức của bình (ví dụ, bình 100Ah cho phép dòng xả cao hơn so với bình 50Ah).

Kiểm tra định kỳ:

• Bình ắc quy chì-axit cần được kiểm tra nồng độ điện giải, mức nước bên trong (đối với bình ắc quy nước).
• Với bình ắc quy khô (maintenance-free), bạn vẫn nên đo điện áp định kỳ để phát hiện sớm dấu hiệu bất thường.

Sạc đúng phương pháp:

• Sử dụng bộ sạc chuyên dụng cho điện áp tương ứng (24V, 48V…) khi đã nối tiếp.
• Nếu bạn vẫn dùng bộ sạc 12V cho từng bình, hãy tháo rời chuỗi đấu nối tiếp và sạc riêng lẻ để đảm bảo từng bình được nạp đầy đúng chuẩn.

5. So sánh cách đấu ắc quy nối tiếp và nối song song

Để có cái nhìn tổng quan, chúng ta hãy đặt nối tiếp cạnh nối song song. Mỗi phương pháp có ưu – nhược điểm riêng, tùy thuộc vào mục đích sử dụng.

Tiêu chí	Nối tiếp	Nối song song
Điện áp	Tăng (bằng tổng điện áp các bình)	Giữ nguyên điện áp của một bình
Dòng xả	Giữ nguyên (bằng dòng của một bình)	Tăng (bằng tổng dòng xả các bình)
Ứng dụng	Hệ thống cần điện áp cao (UPS 24V, 48V, xe điện, solar…)	Lưu trữ năng lượng lâu hơn (tăng dung lượng, ví dụ 12V 200Ah)
Khả năng cân bằng	Dễ mất cân bằng giữa các bình nếu có chênh lệch dung lượng	Ít rủi ro hơn về mất cân bằng, vì từng bình đều có điện áp giống nhau

Kết luận:

• Đấu nối tiếp: Thích hợp khi cần điện áp cao.
• Nối song song: Thích hợp khi cần dung lượng lớn để chạy tải lâu hơn.
• Trong một số trường hợp, người dùng còn kết hợp cả nối tiếp và nối song song để vừa tăng điện áp vừa tăng dung lượng.

6. Câu hỏi thường gặp (FAQ)

6.1 Đấu nối 2 bình ắc quy theo kiểu nối tiếp như thế nào?

Khi muốn đấu nối bình ắc quy nối tiếp, bạn có thể áp dụng các bước sau:

Trước hết, hãy mắc nối tiếp nhiều bình ắc quy với nhau, giữ nguyên dung lượng (Ah) của mỗi bình và tăng điện áp (V) lên gấp n lần. Đây là một cách đấu nối không làm tăng dung lượng hệ thống. Sau đó hãy thực hiện quy trình đấu nối:

• Cực âm (-) của bình ắc quy 1 được nối với cực dương (+) của bình ắc quy 2.
• Cực âm (-) của bình ắc quy 2 được nối với cực dương (+) của bình ắc quy 3.
• Tiếp tục đấu nối tương tự cho đến bình ắc quy thứ n, với n là số lượng ắc quy được đấu nối tiếp.

6.2 Có thể đấu nối tiếp 2 bình ắc quy khác dung lượng không?

Hoàn toàn không nên. Bình có dung lượng nhỏ hơn sẽ nhanh chóng bị cạn kiệt trong quá trình xả, gây mất cân bằng điện áp nội bộ. Lâu dần, bình yếu có thể bị chai, phồng rộp hoặc hư hỏng, trong khi các bình khác vẫn còn điện. Điều này cũng làm tăng chi phí bảo trì và ảnh hưởng hiệu suất tổng thể.

6.3 Cách đấu 4 bình ắc quy nối tiếp như thế nào?

Đấu 4 bình theo nguyên tắc: cực dương bình trước → cực âm bình sau, liên tiếp đến bình cuối. Sau khi hoàn tất, bạn sẽ có hai cực đầu cuối (dương của bình cuối cùng và âm của bình đầu tiên). Điện áp tổng bằng 4 lần điện áp của một bình. Ví dụ, 4 bình 12V nối tiếp tạo ra 48V.

6.4. Nối tiếp bình ắc quy cho hệ thống năng lượng mặt trời có phức tạp không?

Các hệ thống năng lượng mặt trời thường yêu cầu điện áp cao hơn so với 12V để tối ưu hóa hiệu suất của inverter. Do đó, bạn sẽ cần nối tiếp nhiều bình 12V (hoặc dùng sẵn một bình có điện áp cao). Quan trọng là chọn số lượng bình phù hợp với bộ điều khiển sạc (Solar Charge Controller) và inverter. Ví dụ, nếu inverter và bộ sạc hỗ trợ 24V, bạn nối 2 bình 12V. Nếu thiết bị yêu cầu 48V, hãy nối 4 bình 12V.

7. Kết luận

Đấu nối tiếp bình ắc quy là phương pháp hiệu quả giúp bạn tăng điện áp của hệ thống một cách nhanh chóng mà vẫn giữ nguyên dòng điện định mức. Đây là lựa chọn tuyệt vời cho các hệ thống UPS, năng lượng mặt trời, xe điện, hoặc bất cứ ứng dụng nào đòi hỏi điện áp cao hơn 12V.

Bằng cách làm đúng quy trình – từ chuẩn bị, tiến hành đấu nối đến kiểm tra đánh giá – bạn sẽ tối ưu hiệu suất và kéo dài tuổi thọ cho bình ắc quy. Điều quan trọng là luôn chú ý đến sự đồng bộ của các bình, chọn dây dẫn đạt chuẩn, tránh đấu ngược cực và kiểm tra bảo trì thường xuyên.

Nếu bạn áp dụng chính xác hướng dẫn trong bài viết, bạn sẽ có một hệ thống lưu trữ điện ổn định, an toàn, đáp ứng mức điện áp mà thiết bị yêu cầu. Kết hợp với các quy tắc sạc-xả đúng chuẩn và lưu ý về phòng chống cháy nổ, hệ thống ắc quy của bạn sẽ hoạt động bền bỉ và trở thành giải pháp dự phòng năng lượng tin cậy trong nhiều năm tới.
